HW фильтр HS10S-1/2"AAM

В наличии
32 000 руб

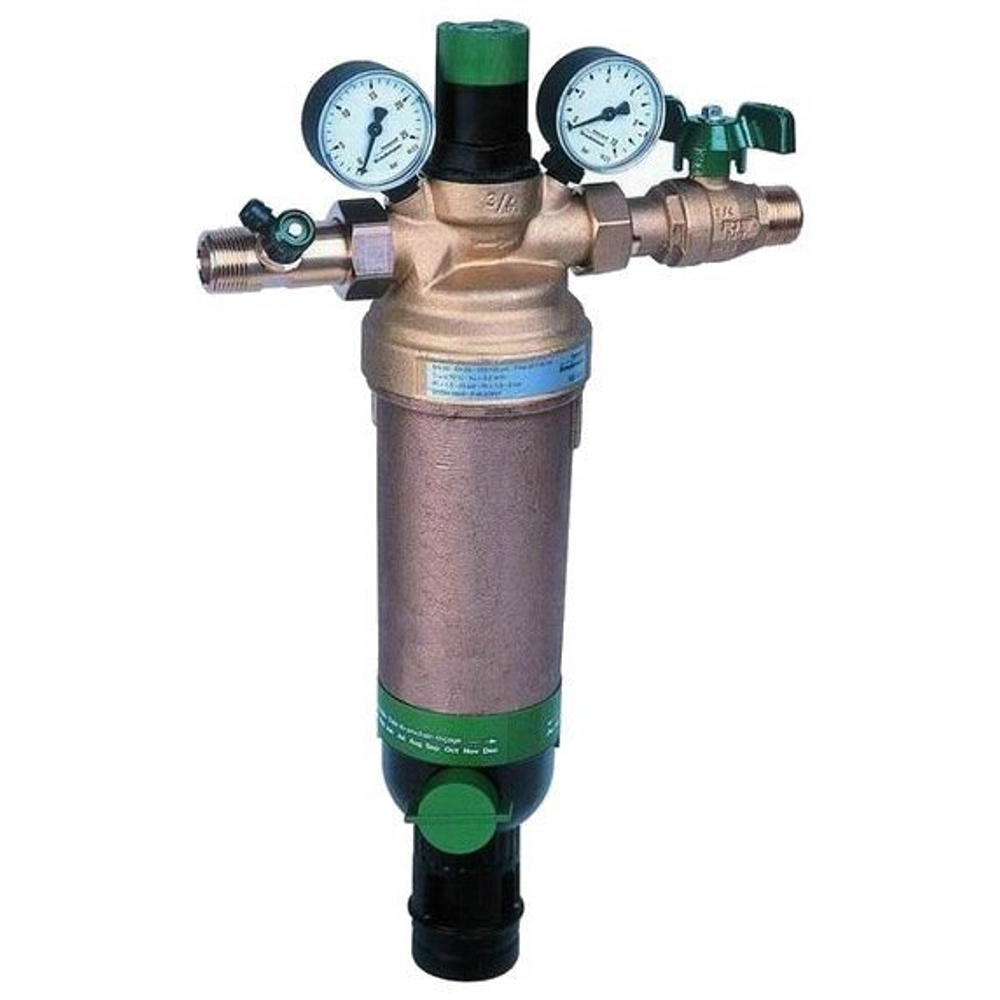

Магистральный фильтр Honeywell HS10S 1/2" AAM тонкой очистки горячей воды с обратной промывкой.

Товар отсутствует

Комбинированный фильтр Honeywell HS10S ½" AAM тонкой очистки горячей воды с обратной промывкой для предварительной очистки воды от механических примесей - частиц ржавчины, волокон пеньки, песчинок; предохранения магистрального трубопровода от противодавления и противотока воды; защиты магистрали и устройств водопотребления от нежелательных колебаний давления.


Комбинированный водоразборный узел HS10S объединяет в себе обратный клапан, фильтр тонкой очистки с обратной промывкой и клапан понижения давления. Вода поступает в узел через обратный клапан. Ее давление заставляет шток клапана преодолеть сопротивление пружины и открыть клапан. При угрозе возникновения противодавления или противотока, клапан под действием пружины закрывается.


Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секций. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную нижнюю секцию в направлении снаружи внутрь. При открытии шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.


Встроенный клапан понижения давления работает по принципу выравнивания сил. Сила давления диафрагмы уравновешена силой давления регулировочной пружины. Это означает, что выходное давление возрастает до тех пор, пока усилия диафрагмы и действующей в противовес регулировочной пружины не будут уравновешены. Величина давления на входе не влияет на открывание или закрывание клапана, вследствие чего изменение входного давления не оказывает влияния на давление выходное.


Промывка фильтра может осуществляться как вручную, так и с применением устройства автоматического дренажирования в заданные моменты времени. Автоматический привод обратной промывки поставляется отдельно. В случае проведения промывки вручную, о необходимости очередной промывки напомнит кольцо-памятка.


В зависимости от установленной производителем фильтрующей сетки фильтр имеет следующие модификации: HS10S ½" ААM (ACM).



Основные характеристики Honeywell HS10S AAM:



  • Модель - HS10S-1/2AAM;
  • Назначение - тонкая очистка горячей воды;
  • Использование - водоснабжение жилых зданий всех типов; могут использоваться в промышленных и коммерческих целях в пределах их технических условий;
  • Максимальная температура: 70°C;
  • Монтажное положение фильтра - устанавливается на горизонтальном трубопроводе чашей вниз;
  • Обратная промывка фильтрованной водой - есть;
  • Размер ячейки фильтра: 100 мкм;
  • Присоединительный размер: ½";
  • Расход: 1,8 м3/ч – бытовая установка; 1,8 м3/ч – промышленная установка;
  • Рабочее давление: 1,6 МПа (на впуске);
  • Габаритные размеры (Д x В): 255х439 мм;
  • Вес: 4,0 кг;
  • Наличие редуктора - есть;
  • Шкала уставок редуктора - есть.
