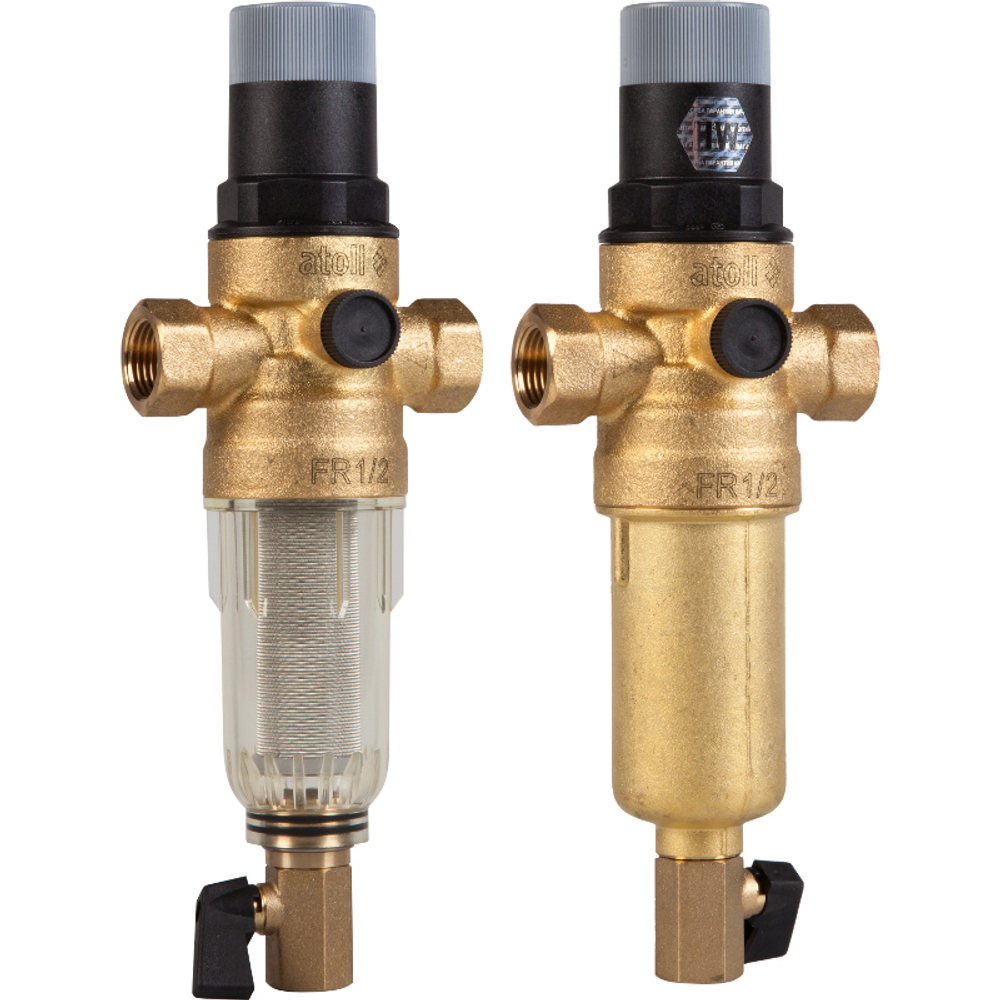

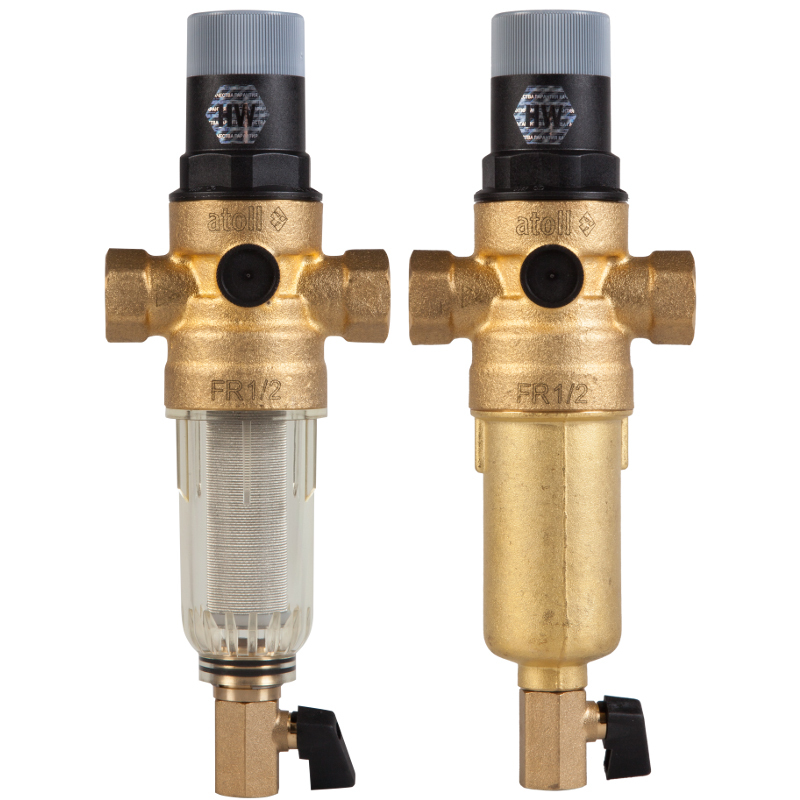

Два комбинированных сетчатых фильтра Atoll AFR-1/2CM устанавливаются в сантехнический шкаф для преварительной очистки холодной и горячей воды от крупный частиц и примесей в водопроводной воде, продлевая срок эксплуатации бытовой техники и сантехники.
Применение: магистральные фильтры для холодной и горячей воды, штуцеры для подключению шланга в комплекте, встроенный редуктор давления.
Промываемые фильтры обеспечивают подачу отфильтрованной воды, препятствуя проникновению в магистрали инородных частиц, в частности ржавчины, волокон пеньки, песчинок и т.п. Эти частицы скапливаются на сетке фильтра и дне чаши, и могут быть легко удалены при включении режима проточной промывки. В процессе промывки поток воды захватывает мусор и удаляется либо в подставленную емкость, либо в канализацию (требуется врезка). Режим промывки выключается простым поворотом ручки шарового клапана.
ПЛЮСЫ АТОЛЛ AFR 1/2" CM:
- Колба фильтра для холодной воды выполнена из прозрачного ударопрочного материала, для горячей воды - из латуни .
- Небольшие размеры фильтров этой серии позволяют устанавливать их в ограниченном пространстве.
- Техническое обслуживание проводится без демонтажа из трубопровода.
- Легкая замена чаши и фильтрующего элемента
- Монтажное положение – устанавливается на горизонтальном трубопроводе чашей вниз
- Рабочая среда – вода
ПРИНЦИП ДЕЙСТВИЯ:
В режиме фильтрации вода проходит через сетчатый фильтрующий элемент в направлении снаружи внутрь и в очищенном виде поступает на выход фильтра. Для включения режима промывки нужно открыть шаровой клапан. При этом поток воды под полным входным давлением смывает с поверхности сетки застрявшие частицы и, захватывая мусор на дне колбы, удаляется за пределы фильтра. В процессе промывки возможна подача очищенной воды к потребителю с несколько пониженным давлением, но это несколько снижает эффективность очистки. Режим промывки выключается простым поворотом ручки шарового клапана.
ИНСТРУКЦИЯ ПО МОНТАЖУ:
- Можно монтировать как на металлические, так и на пластиковые или полипропиленовые трубы.
- Место установки должно быть защищено от замерзания.
- Устройство устанавливается на горизонтальном участке трубопровода колбой фильтра вниз. Это положение обеспечивает максимальную эффективность фильтрации.
- Устанавливается за водосчетчиком после запорного клапана. Рекомендуется дополнительно установить запорный клапан после фильтра - это позволит обслуживать устройство без демонтажа из трубопровода.
- Рекомендуется дополнительно установить непосредственно перед фильтром обратный клапан, например Honeywell RV277 или RV281
- Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения через прозрачную чашу и проведения технического обслуживания.
ХАРАКТЕРИСТИКИ Atoll AFR-1/2CM:
- Температура : 2-37 / 2-70°С;
- Раб. давление до 16 бар;
- Присоединительные размер: 1/2";
- Размер ячеек фильтрующей сетки: 100 мкм;
- Тип промывки - прямая.
