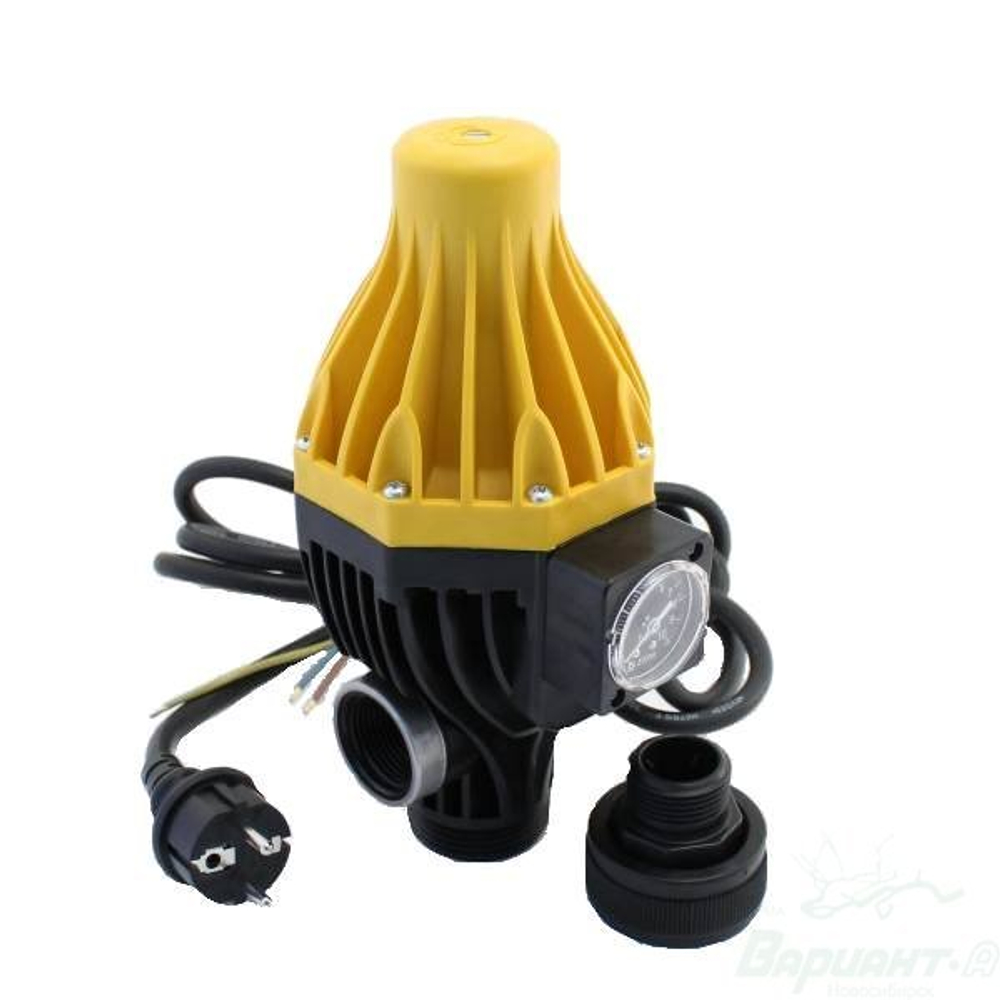

Электронное устройство PRESSDRIVE AM 230 50/60 014614/REP предназначено для запуска и остановки электронасосов при открытии и закрытии водопроводного крана, регулирует подачу и давление воды и поддерживает их устойчивую работу. В случае нехватки воды, обеспечивает автоматическую остановку насоса. Не требуется установки напорного бака.
При отключении насоса в результате срабатывания защиты "сухой ход" (отсутствия воды), прибор автоматически перезапускается (4 попытки), через 1 мин., 5 мин, 15 мин, 60 мин. После последней 4 попытки прибор переходит в режим ожидания в течение неограниченного времени. Включить насос можно кнопкой перезапуска или отключить и включить электропитание.
Прибор устанавливается сразу на насос или после него до первой точки разбора (только надо учитывать, что чем дальше от насоса расположен прибор, то дольше прохождение воды от насоса к прибору и возможность срабатывания прибора по сухому ходу). При монтаже надо учитывать, что высота водяного столба от прибора до максимальной высоты точки водоразбора должна быть от 12 до 21 метров (при установки включения 2,0 бара, максимальная высота не более 16 метров).
На приборе установлено заводское включение насоса 1,5 бара. При желании можно повысить включение до 2,5 бара (зависит от высоты подъема). Надо учитывать при установки прибора, что максимальный подъем насоса должен быть выше установленного давления на приборе на 0,7 бара. Пример: на приборе установлено включение 2,0 бара. Максимальный подъем насоса должен быть не менее 2,0+0,7=2,7 бара + потери. Итого: минимум 3,0 бара. Внимание! Прибор отключает насос только по протоку, верхнее давление выключение не регулируется. Комфортный режим пользования насосной станции выбирается подбором насоса, с учетом его максимального подъема.
Прибор при работе бесшумный, не допускает пуск насоса без воды, предотвращает гидравлический удар и не требует никакого дополнительного оборудования, а также подкачки воздуха. Имеет встроенный обратный клапан, гаситель гидроудара, винт регулирования давления и кнопку перезапуска.
Конструкция:
- Основной корпус прибора, верхняя крышка, втулки для присоединения кабеля - полипропилен.
- Диафрагма изготовлена из натурального каучука.
- Обратный клапан – полипропилен.
- Крепежные детали выполнены из нержавеющей стали марки AISI 304.
- Прибор укомплектован манометром.
- Кабель питания с вилкой длиной - 1,5 метра.
- Кабель подключения к насосу - 0,4 метра.
- Кнопка перезапуска.
- Гаситель гидроудара.
- Винт регулирования включения насоса.
Характеристики:
- Напряжение электросети: 220-240В.
- Частота: 50-60 Гц.
- Максимальный подача: 8 м3/час.
- Максимальный ток: 10 А.
- Максимальная мощность насоса Р1: 1,8 кВт
- Минимальный проток: 0,3 л/мин.
- Максимальное рабочее давление: 7,5 бара.
- Минимальная температура перекачиваемой воды: +4oС.
- Максимальная температура воды: +60oС.
- Максимальная температура воздуха: +40oС.
- Включение насоса регулируемое: 1,5 – 2,5 бара.
- Давление, производимое насосом не менее: 2,3 – 3,5 бара.
- Минимальная разница включения / выключения: 0,7 бар.
- Гидравлические потери при 7 м3/час: 1,5 бар.
- Наличие защиты от гидроудара: есть.
- Соединение: 1".
- Класс защиты: IP55.
- Вес: 0,9 кг.

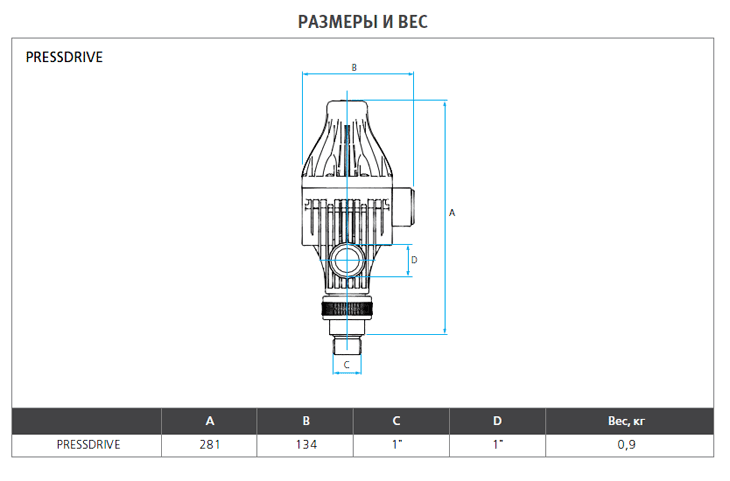

- Высота: 281 мм.
- Ширина: 134 мм.
Внимание: водяной столб между прибором и наивысшей точкой пользования не должен превышать 12 - 21 метров (зависит от установленного давления на приборе).
